ALTC Das Füllstands- und Temperatur-Messsystem für runde und eckige Silos

Das Messsystem ALTC ist ein intelligentes Messsystem, das den Füllstand und die Temperatur in trockenem Schüttgut misst. Es wurde speziell für Futtermittel und Getreide entwickelt und auf die Bedürfnisse der Anwender abgestimmt. Durch das patentierte Messverfahren ist es möglich den schwierigen Geometrien der Lagerräume und den Sicherheitsanforderungen bei der Schüttgutlagerung gerecht zu werden.
Einsatzgebiete
GFK-Silos
Stahl-Silos
Beton-Silos
Kunststoff-Silos

Eckdaten
Für alle gängigen Silos
Für sehr große Silodurchmesser
Kaskadierbar bis 64 Messköpfe
Nachrüstbar
Einfache Bedienung
Sofortiger Überblick
Versorgungsspannung 24V DC
Je Meter ein Temperatursensor
Temperaturmessgenauigkeit von 0,1°C
Umfangreiches Installationszubehör
Individuell einstellbare Leer-Alarmschwelle
Individuell einstellbare Voll-Alarmschwelle
Über PC programmierbar
Füllstand wird am PC dargestellt
Verschiedene Schnittstellen am PC optional
Explosionsschutz konform

Beschreibung
Dieses Messsystem ist für die kontinuierliche Anzeige und Überwachung des Füllstandes und der Temperatur, von kleineren Silos (wie GFK-Silos) bis zu großen Silos, geeignet. Das System ALTC ist das flexibelste System der Messsysteme für die Agrarwirtschaft zum Erfassen von Silofüllständen und Schüttguttemperaturen. Um den Befüllungsgrad und die Temperatur von sehr großen Silos zu erfassen, können bis zu 64 Messköpfe zusammengeschaltet werden.

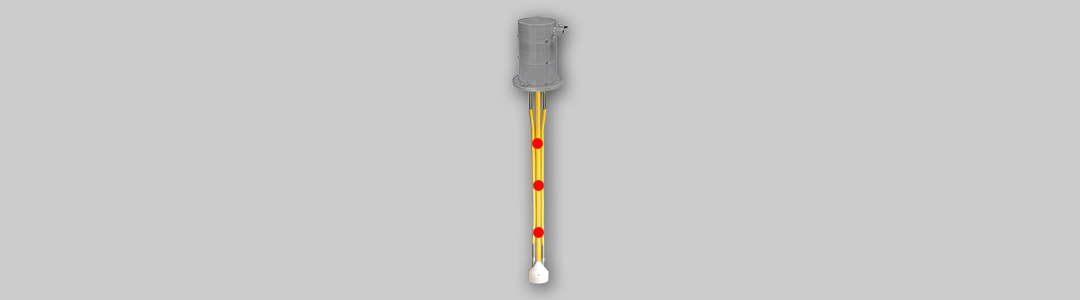

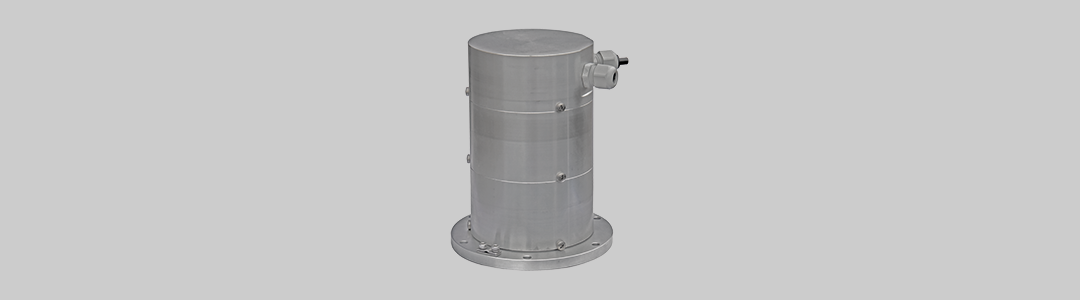

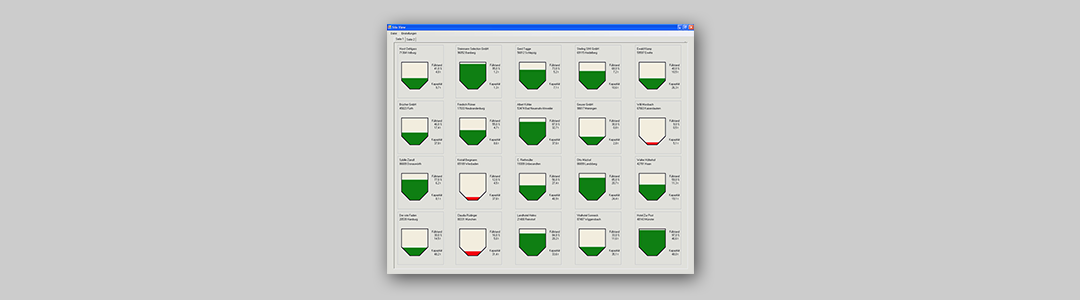

Das Messsystem besteht im Wesentlichen aus mindestes einem intelligenten Messkopf, der als Master arbeitet und max. 63 Messköpfen als Slaves, mit den integrierten Messsonden bis 30m Länge. Die Messsonden sind bis 35kN belastbar. In die Messsonden ist im Abstand von einem Meter je ein Temperatursensor mit einer Genauigkeit von 0,1°C eingebettet. Das Gehäuse ist in Schutzart IP65 ausgeführt und unterstützt runde und rechteckige Silos. Die Versorgungsspannung beträgt 24V DC Industriestandard. Die Füllstands- und Temperaturdaten werden über die integrierte Ethernet-Schnittstelle bereitgestellt und können über die Visualisierungssoftware SiloView dargestellt werden. Das Schüttgewicht ist in weiten Grenzen einstellbar. Der Anwender hat die Möglichkeit Grenzwerte für Temperatur und Füllstand vorzugeben. Die Parametrierung des ALTC-Systems erfolgt über die integrierte USB-Schnittstelle oder über die Ethernetschnittstelle.

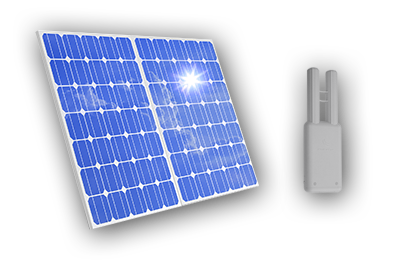

Drahtlose Lösung
Der ALTC-Messkopf kann direkt an einen WLAN-Router auf dem Silodach angeschlossen werden, wobei über einen Router bis zu vier Silos überwacht werden können.

Über ein Solarpanel, welches ebenfalls auf dem Silodach installiert wird, kann das ALTC mit Strom versorgt werden. Diese Variante hat u.a. den Vorteil, dass Kabelschäden durch Nager weitgehend ausgeschlossen werden können.
Temperatur- Sensoren Master- Messkopf Slave- Messköpfe Master- Messköpfe
