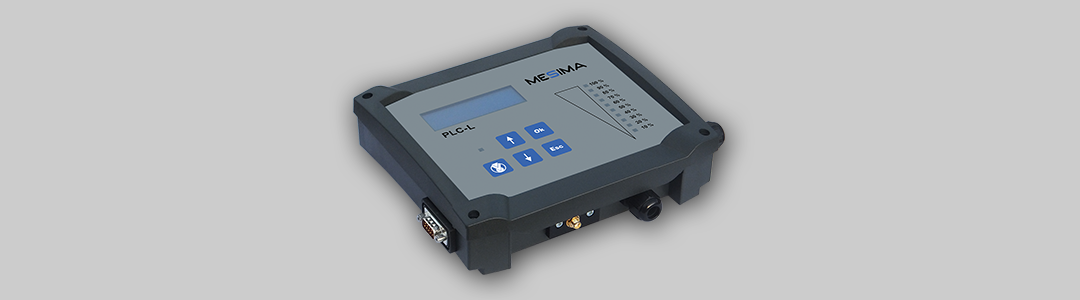

  • PLC-L-von-Links

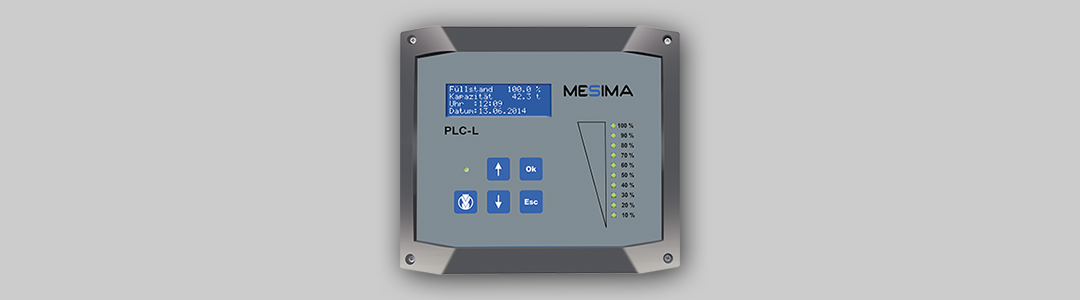

  • PLC-L
Waagen für den Innen und Außenbereich

Auch unsere kapazitiven Messsysteme kennen Grenzen. In Anwendungsbereichen, wo die kapazitive Messung nur mit großem Aufwand möglich wäre, runden wir unser Angebot mit Wiegetechnik ab.Unsere Waagen sind geeignet für Silos bis 80t.Die Wägezellen stehen für verschiedene Anwendungen im Innen-und Außenbereich zur Verfügung.Unser Steuergerät, das mit den Wägezellen verbunden ist, zeigt den jeweiligen Inhalt des Behälters / Silos präzise an. Die Wägezellen für den Innenbereich sind nur 50mm hoch, so dass das Silo bis an die Decke ohne großen Kapazitätsverlust verbaut werden kann.

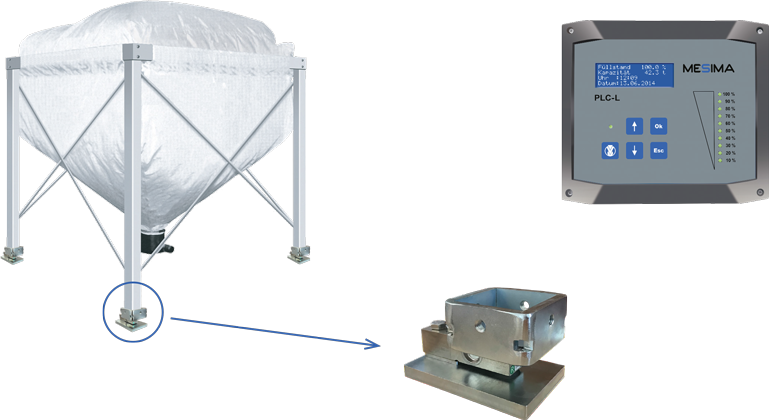

Das Herz unserer Waage besteht aus vier Wägezellen, in denen sich Dehnmessstreifen befinden. Diese dienen zur Umwandlung der mechanischen Verformung in ein hochpräzises elektrisches Signal. Steuergerät Wägezelle mit Stützenschuh
Um den Inhalt und den Verbrauch eines Schüttgutes im Silo zu kontrollieren oder zu erfassen, bieten wir unterschiedliche Arten der Silo - Verwiegung an.Bewährt hat sich hierbei die 4 - Punkt - Verwiegung. Aktuell sind unsere Wägezellen für Silos bis zu 10 t, 20 t, 40 t und 80 t erhältlich, weitere Messbereiche gern auf Anfrage.
Zum Aufbau einer Waage für ein Silo werden 4 Wägezellen, ein Messverstärker und ein Steuergerät benötigt. Die Wägezellen werden mit dem Messverstärker verbunden, dieser wiederum mit dem Steuergerät.Das Steuergerät kann wie gewohnt mit den verschiedenen Schnittstellen ausgestattet werden, um z.B. mit einem Steuerungssystem oder mit unserer Cloud verbunden zu werden.
Die Wägezellen werden in einer Kombination aus Edelstahl und verzinktem Stahl gefertigt. Unsere Stützenschuhe werden individuell, je nach Silostütze, passend geliefert.Für Silotypen, bei denen keine Stützenschuhe verwendet werden können, projektieren, liefern und montieren wir Ihnen gerne die passende Plattform für Ihre Anwendung.
Zu beachten ist, dass die Wägezellen auf einem ebenen, stabilen und vibrationsfreien Untergrund stehen. Der Untergrund muss für die Aufnahme des gesamten Silogewichtes geeignet sein. Bei der Auswahl des Messbereiches muss zum maximalen Inhaltes des Silos noch das Eigengewicht des Silos hinzugerechnet werden. Im Zweifelsfall ist auf den nächst höherem Bereich auszuweichen.

Unsere Waage löst die Messwerte in 24 Bit auf. Die Anzeige des Gewichtes im Steuergerät erfolgt in 100 kg Schritten.
  Waage für z.B. 20t mit 4 Wägezellen je Zelle
  Höhe ohne Stützenschuh   50 mm
  Länge / Breite   168 x 100 mm
  Material   Edelstahl / Stahl verzinkt
  Kabellänge   2 m
  Schutzart   IP65
  Messverstärker Auflösung   24 Bit
  Steuergerät
  Gehäuse   199 mm x 179 mm x 72 mm
  Schutzart   IP65
  Spannungsversorgung   AC 230 V
  Auflösung / Anzeige   16 Bit / 0.1 t oder 0 % - 100 %
  Reaktionszeit   ca. 2000 ms
  Schnittstelle   Current-Loop, Ethernet, NBIoT
  oder GSM
Technische Daten
